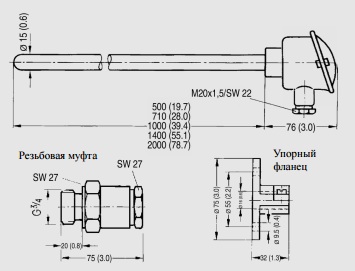

Термометр сопротивления для дымового газа
Термометр сопротивления для дымового газа с соединительной головкой подходит для диапазона температур -50 ... +600 °C и может поставляться также со встроенным измерительным преобразователем температуры. Упорный фланец или резьбовая муфта заказываются отдельно.
Измерительный резистор: (измерительная обмотка) заключен в керамический кожух 1 измерительный резистор Pt100, 3-х проводное подключение.
Заказные номера:
7MC1 0 0 0 - 1 BA 2 - Монтажная длина/ мм: 500, Вес/ кг: 0,9.
7MC1 0 0 0 - 2 BA 2 - Монтажная длина/ мм: 710, Вес/ кг: 1,1.
7MC1 0 0 0 - 3 BA 2 - Монтажная длина/ мм: 1000, Вес/ кг: 1,5.
7MC1 0 0 0 - 4 BA 2 - Монтажная длина/ мм: 1400, Вес/ кг: 1,9.
7MC1 0 0 0 - 5 BA 2 - Монтажная длина/ мм: 2000, Вес/ кг: 2,7.
Характеристики устройства:
- Тип - по DIN 43764: термометр без крепежа
Защитная трубка:
- Форма - DIN 43772; цилиндрическая, ∅ 15 мм, толщина стенки 3 мм, без шва
- Материал - St 35.8, материал Nr. 1.0305, эмалир.
- Доп. нагрузка - перегрузка 1 бар, по DIN 43772
- Измерительная вставка - сменная, со вставной измерительной трубкой (∅ 8 мм) из нерж. стали;
- соединительный цоколь с прижимными пружинами
Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой, без консоли:
Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой (без консоли) подходит для диапазона температур -50 ... +400 °C и может поставляться также со встроенным измерительным преобразователем температуры.
Защитная трубка и ввинчивающаяся цапфа X 6 CrNiMoTi 17 122, Материал Nr. 1.4571 Защитная трубка по DIN 43 772, Форма: как 2G Измерительные резисторы заключены в керамический кожух, 1 измерительный резистор Pt100: 3-х проводное подключение, 2 измерительный резистор Pt100: 2-х проводное подключение.
Заказные номера:
7MC1 0 0 6 - 1 DA 1 - Монтажная длина/ мм: 100, Вес/ кг: 0,6.
7MC1 0 0 6 - 2 DA 1 - Монтажная длина/ мм: 160, Вес/ кг: 0,7.
7MC1 0 0 6 - 3 DA 1 - Монтажная длина/ мм: 230, Вес/ кг: 0,8.
7MC1 0 0 6 - 4 DA 1 - Монтажная длина/ мм: 360, Вес/ кг: 0,9.
7MC1 0 0 6 - 5 DA 1 - Монтажная длина/ мм: 510, Вес/ кг: 1,0.
7MC1 0 0 6 - 1 DB 1 - Монтажная длина/ мм: 100, Вес/ кг: 0,6.
7MC1 0 0 6 - 2 DB 1 - Монтажная длина/ мм: 160, Вес/ кг: 0,71.
7MC1 0 0 6 - 3 DB 1 - Монтажная длина/ мм: 230, Вес/ кг: 0,81.
7MC1 0 0 6 - 4 DB 1 - Монтажная длина/ мм: 360, Вес/ кг: 0,91.
7MC1 0 0 6 - 5 DB 1 - Монтажная длина/ мм: 510, Вес/ кг: 1,01.
Характеристики устройства:
- Тип - по DIN 43765: ввинчивающийся термометр
Защитная трубка:
- Форма - как 2G, DIN 43772; цилиндрическая, ∅ 9 мм, толщина стенки 1 мм
- Доп. нагрузка - до 20 бар (доп. нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772)
- Ввинчивающаяся цапфа - G1/2; подходит уплотнительное кольцо 21 x 26, как форма C или D, DIN 7603
- Измерительная вставка - сменная, со вставной измерительной трубкой (∅ 6 мм) из нерж. стали; соединительный цоколь с прижимными пружинами
Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой с консолью:
Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой и консолью подходит для диапазона температур -50 ... +600 °C и может поставляться также со встроенным измерительным преобразователем температуры.
Защитная трубка и ввинчивающаяся цапфа X 6 CrNiMoTi 17 122, Материал Nr. 1.4571 Защитная трубка по DIN 43 772, Форма: как 2G Измерительные резисторы заключены в керамический кожух, 1 измерительный резистор Pt100: 3-х проводное подключение, 2 измерительных резистора Pt100: 2-х проводное подключение.
Заказные номера:
7MC1 0 0 7 - 5 DA 1 - Монтажная длина/ мм: 160, Вес/ кг: 0,8.
7MC1 0 0 7 - 6 DA 1 - Монтажная длина/ мм: 250, Вес/ кг: 0,9.
7MC1 0 0 7 - 7 DA 1 - Монтажная длина/ мм: 400, Вес/ кг: 1,0.
7MC1 0 0 7 - 5 DB 1 - Монтажная длина/ мм: 160, Вес/ кг: 0,9.
7MC1 0 0 7 - 6 DB 1 - Монтажная длина/ мм: 250, Вес/ кг: 1,0.
7MC1 0 0 7 - 7 DB 1 - Монтажная длина/ мм: 400, Вес/ кг: 1,1.
Характеристики устройства:
- Тип - по DIN 43765: ввинчивающийся термометр
Защитная трубка:
- Форма - как 2G, DIN 43772; цилиндрическая, ∅ 9 мм, толщина стенки 1 мм
- Доп. нагрузка - до 20 бар (доп. нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772)
- Ввинчивающаяся цапфа - G1/2; подходит уплотнительное кольцо 21 x 26, как форма C или D, DIN 7603
- Измерительная вставка - сменная, со вставной измерительной трубкой (∅ 6 мм) из нерж. стали; соединительный цоколь с прижимными пружинами
Ввинчивающийся термометр сопротивления высокого давления с соединительной головкой с консолью:
Ввинчивающийся термометр сопротивления высокого давления с соединительной головкой и консолью подходит для диапазона температур -50 ... +600 °C и может поставляться также со встроенным измерительным преобразователем температуры.
Защитная трубка и ввинчивающаяся цапфа X 6 CrNiMoTi 17 122, Материал Nr. 1.4571 Защитная трубка по DIN 43 772, Форма: 2G
Соединительная головка, форма B:
- Из легкого металла (литье) - с 1 вводом кабеля и резьбовой крышкой, стандартной откидной крышкой,высокой откидной крышкой.
- Из нерж. стали - с 1 вводом кабеля и резьбовой крышкой.
Заказные номера:
7MC1 0 0 8 - 6 DA 1 - Монтажная длина/ мм: 160, Вес/ кг: 0,83.
7MC1 0 0 8 - 7 DA 1 - Монтажная длина/ мм: 250, Вес/ кг: 0,93.
7MC1 0 0 8 - 6 DB 1 - Монтажная длина/ мм: 160, Вес/ кг: 0,86.
7MC1 0 0 8 - 7 DB 1 - Монтажная длина/ мм: 250, Вес/ кг: 0,94.
Характеристики устройства:
- Тип - по DIN 43765: ввинчивающийся термометр
Защитная трубка:
- Форма - как 2G, DIN 43772; цилиндрическая, ∅ 11 мм, толщина стенки 2 мм
- Доп. нагрузка - до 50 бар (доп. нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772)
- Ввинчивающаяся цапфа - G1; подходит уплотнительное кольцо 33 x 39, как форма C или D, DIN 7603
- Измерительная вставка - сменная, со вставной измерительной трубкой (∅ 6 мм) из нерж. стали; соединительный цоколь с прижимными пружинами
Для более подробной информации по термометрам сопротивления можете ознакомиться скачав инструкцию.
